低壓配電箱接線圖及接線方法

    低壓配電箱電路的鋪設是至關重要的環節，配電箱安裝涉及到用電的安全。配電箱是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在一個封閉或半封閉金屬箱體中或屏幅上，構成低壓配電裝置。對于家庭用配電箱外殼不是關鍵，里面的電氣元器件才是關鍵，進口的電氣元器件正泰品牌確實好用，經久不壞，配電箱里面的電氣元器件價錢也比較實惠，選擇質量有保障，價格又實惠的配電箱確實很關鍵，同時配電箱接線施工也非常重要。
配電箱運行時可借助手動或自動開關接通或分?jǐn)嚯娐贰?br/> 配電箱故障或不正常運行時借助保護電器切斷電路或報警。借測量?jī)x表可顯示配電箱運行中的各種參數，還可對某些電氣參數進行調整，對配電箱運行過程中出現偏離正常工作狀態進行提示或發出信號。
配電箱一般是家庭用，而配電柜則多用在集中供電中，比如說工業廠房用電和建筑工地施工用電等，配電箱和配電柜都屬于電氣成套設備，配電箱屬于低壓電氣成套設備，配電柜有高壓配電柜也有低壓配電柜。

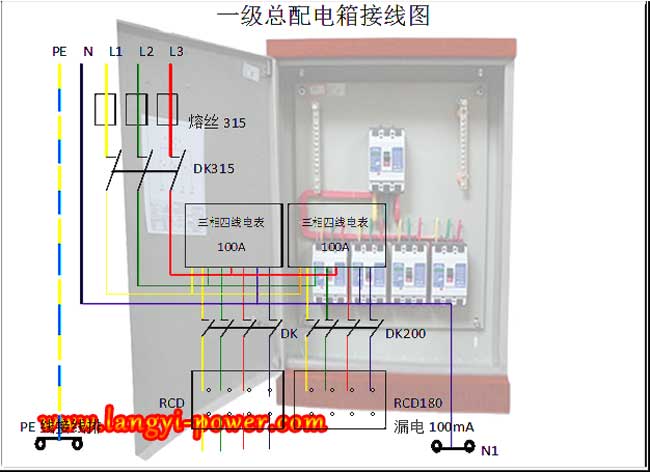

    　　 工廠常見的一級總配電箱接線圖

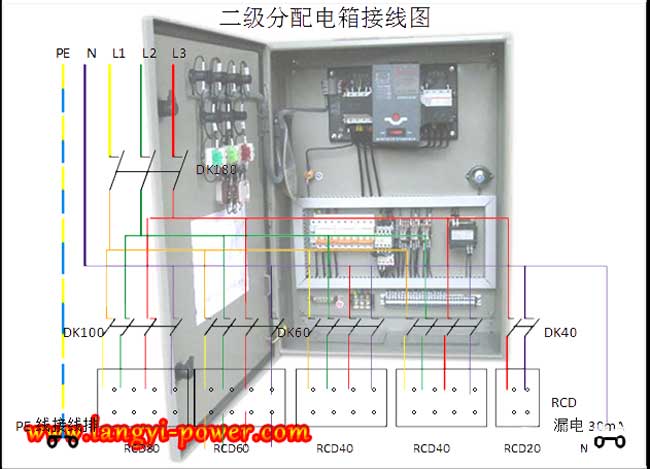

    二級配電箱接線圖

    配電柜的主要特點是廠家所生產的同類型配電柜的具體型號不一致，配電柜的具體結構也有所區別，但是配電柜接線方法是一樣的。配電柜的技術參數也基本相同，但在國內大多數供配電系統中已經能夠滿足用戶需要。

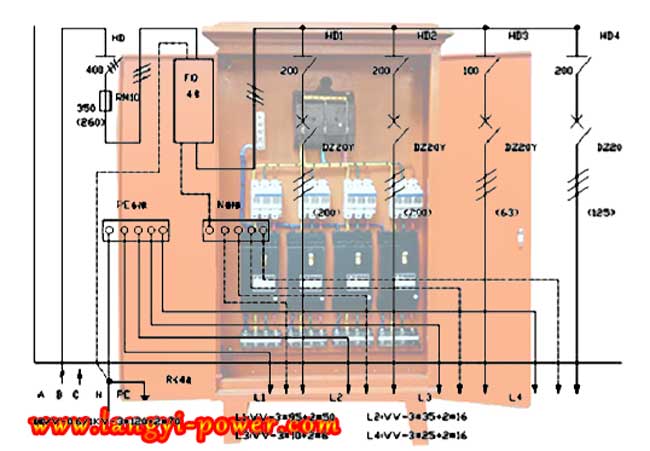

建筑工地施工用電配電系統應設置總配電箱、分配電箱、開關箱，并按照“總-分-開”順序作分級設置，并形成“三級配電”模式。

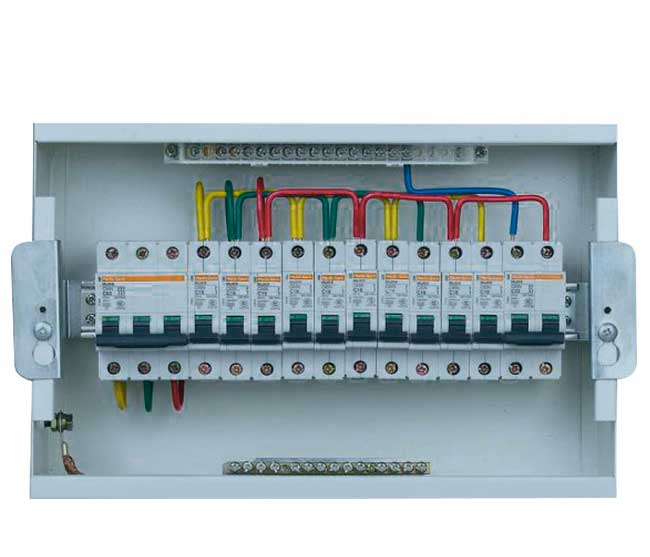

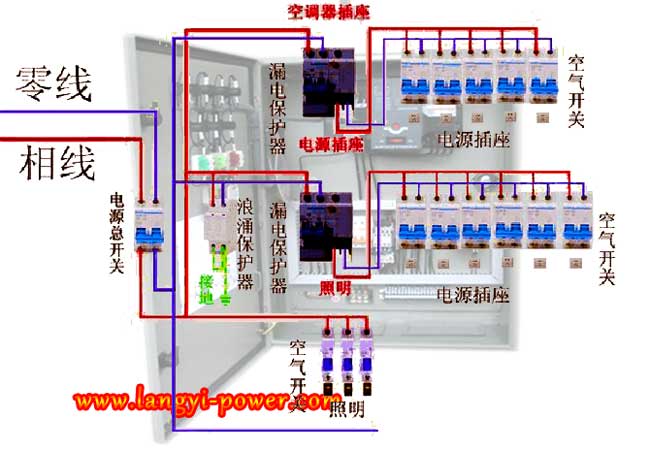

    　　 家庭配電箱安裝接線實物圖

    配電箱接線實物圖

配電箱接線實物圖

    配電箱接線實物圖

    配電箱安裝接線實物圖

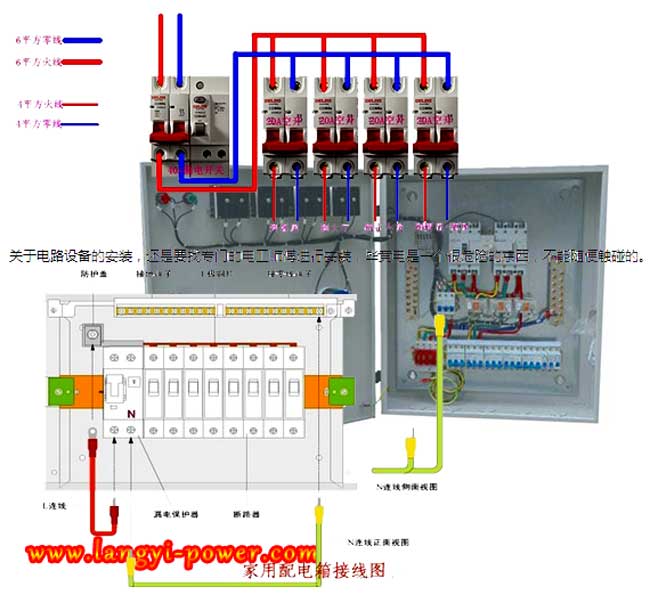

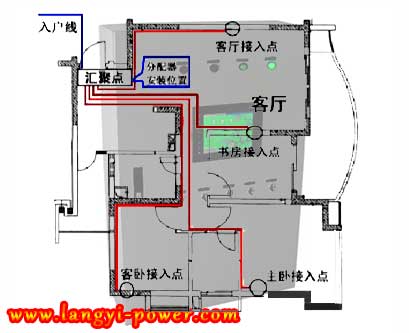

  配電箱安全又是實現安居的一個重要環節，家庭配電箱接線圖在進行安裝的時候也是必不可少的。
  配電箱起著合理的分配電能的任務，能夠很方便對電路進行開合操作。有較高的安全防護等級，能直觀的顯示電路的運行狀態。配電箱的接線非常重要，如果錯接零線火線的話容易出現用電安全事故。

    　　 配電箱接線常見弊端

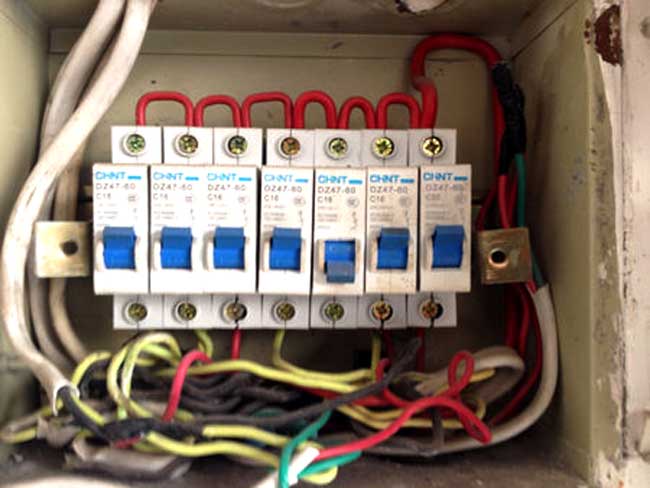

    配電箱雜亂的接線不僅影響美觀還容易引發用電事故

(1) 環境溫度對低壓電器影響引起的故障

    　　配電箱中的低壓電器，由熔斷器、交流接觸器、剩余電流動作保護器、電容器及計量表等組成。周圍空氣溫度的上限不超過40℃；周圍空氣溫度24h的平均值不超過35℃；周圍空氣溫度的下限不低于-5℃或-25℃。
配電箱在室外運行，它受到陽光的直接照射產生高溫，同時運行中自身也會產生熱量，所以在盛夏高溫季節，箱體內的溫度將會達到60℃以上，這時的溫度大大超過了這些電器規定的環境溫度。

(2) 配電箱質量引起的故障

    在電氣安裝改造中由于配電箱廠家需要有關低壓電器的供貨時間急且數量多，因而產生了對產品質量的要求不嚴格的現象，造成了一些產品投入運行后就發生故障。如有些型號交流接觸器在配電箱投運后不久就因接觸器合閘線圈燒壞而無法運行。

(3) 配電箱內電器元件選擇不當引起的故障

    　　在制造時對交流接觸器容量選擇不當，對不同出線回路安裝同容量的交流接觸器，未考慮到三相負荷的不平衡情況，而未能將部分出線接觸器電流等級在正常選擇型號基礎上，提高一個電流等級選擇

    　　 配電箱的分類


配電箱和配電柜、配電盤、配電屏、電器柜等，是集中安裝開關、儀表等設備的成套裝置。
現在常用的配電箱都是金屬殼體，因?yàn)榻饘倥潆娤浞雷o(hù)等級高。

    　　配電箱結構分為兩種

1.             焊接結構：簡單的把鈑金件經過裁剪、折彎、開孔然后焊接起來。

2.             拼裝結構：把鈑金件分開加工，每個部件加工好以后在組裝，用螺絲和三通加固鎖死，外觀漂亮，操作簡單，可以節約大量的運輸成本。

    　　按配電箱的用途進行分類：

1.             固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，作變電室集中供電用。

2.             防護式開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。

3.             抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，開關柜多數是指抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電中心。

4.             動力、照明配電箱。多為封閉式垂直安裝。因使用場合不同，外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置。
